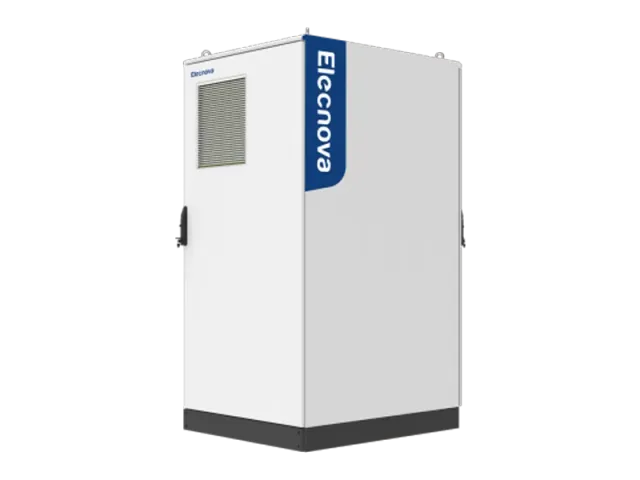

Elecnova ECO-STS-C125 — шафа STS для острівного режиму ESS (2, 4 або 6 шаф)
- Перемикання
- < 20 мс
- Шаф ESS
- 2 / 4 / 6
- Мережевий струм
- до 1600 А
- PV-інвертори
- до 550 кВт
Шафа STS (Static Transfer Switch) перетворює мережеву систему накопичення на джерело безперебійного живлення. Коли зникає зовнішня мережа, STS менше ніж за 20 мс від’єднує об’єкт від неї і переводить шафи ESS в острівний режим, тож критичні навантаження та сонячна станція продовжують працювати. Є три версії: для 2, 4 або 6 шаф ESS по 125 кВт.
Ключові особливості
Перемикання менше 20 мс
Для більшості ІТ-обладнання, контролерів і освітлення перехід непомітний: без перезапусків і втрати даних.
Усе в одному корпусі
Статичний перемикач, ДБЖ для власних потреб, лічильник класу 0,5S, автоматичні вимикачі та захист від перенапруг. АВР — опціонально.
Окремий порт для СЕС і навантажень
Вивід для PV-інверторів (до 170, 430 або 550 кВт залежно від версії) і критичних споживачів. Сонячна станція не вимикається під час аварії в мережі.
Сумісність
Розрахована на шафи ESS Elecnova потужністю 125 кВт, зокрема ECO-E261LP-2A. Виробник також вказує сумісність з ECO-E101WX.
Де застосовується ECO-STS-C125-2/4/6IN
- Безперебійне живлення виробничих ліній, холодильних камер, насосних
- Серверні, офіси, медичні та соціальні об’єкти
- Збереження генерації СЕС під час відключень зовнішньої мережі
Технічні характеристики ECO-STS-C125-2/4/6IN
| Параметр | C125-2IN | C125-4IN | C125-6IN |
|---|---|---|---|
| Сторона ESS | |||
| Макс. кількість шаф ESS | 2 | 4 | 6 |
| Макс. струм ESS | 2 × 250 А | 4 × 250 А | 6 × 250 А |
| Номінальна потужність ESS | 2 × 125 кВт | 4 × 125 кВт | 6 × 125 кВт |
| Сторона мережі | |||
| Кількість вводів мережі | 1 | 1 | 1 |
| Макс. струм мережі | 500 А | 800 А | 1600 А |
| Номінальна напруга | 400 В | 400 В | 400 В |
| Діапазон напруги | 400 В ±15 % | 400 В ±15 % | 400 В ±15 % |
| Тип мережі | 3W+N+PE | 3W+N+PE | 3W+N+PE |
| Номінальна частота | 50 / 60 Гц | 50 / 60 Гц | 50 / 60 Гц |
| Час перемикання мережа/острів | < 20 мс | < 20 мс | < 20 мс |
| СЕС і навантаження | |||
| Макс. струм порту СЕС/навантаження | 250 А | 630 А | 800 А |
| Рекомендована макс. потужність PV-інверторів | 170 кВт | 430 кВт | 550 кВт |
| Рекомендована макс. потужність навантаження* | 70 % потужності ESS | 70 % потужності ESS | 70 % потужності ESS |
| Допоміжне обладнання | |||
| ДБЖ (UPS) | Стандартно | Стандартно | Стандартно |
| Сервісна розетка | 16 А | 16 А | 16 А |
| Захист від перенапруг | AC тип II | AC тип II | AC тип II |
| Клас точності лічильника | 0,5S | 0,5S | 0,5S |
| АВР (ATS) | Опціонально | Опціонально | Опціонально |
| Загальні параметри | |||
| Габарити (Ш×Г×В) | 800 × 1200 × 1800 мм | 1000 × 1200 × 1800 мм | 1200 × 1200 × 2200 мм |
| Висота над рівнем моря | 3000 м | 3000 м | 3000 м |
| Температура середовища | −15…+45 °C | −15…+45 °C | −15…+45 °C |
| Вологість | 0–95 % RH (без конденсату) | 0–95 % RH (без конденсату) | 0–95 % RH (без конденсату) |
| Охолодження | Повітряне | Повітряне | Повітряне |
| Ступінь захисту | IP54 | IP54 | IP54 |
| Зв’язок | RS485, Modbus TCP/IP | RS485, Modbus TCP/IP | RS485, Modbus TCP/IP |
* Рекомендована потужність навантаження розрахована для cos φ = 0,7. Для двигунів та інших навантажень із великими пусковими струмами потрібен пристрій плавного пуску. Такі проєкти ми погоджуємо з інженерами виробника до замовлення.
Характеристики наведено за даними виробника. Остаточна конфігурація та комплектація узгоджуються в технічно-комерційній пропозиції.
