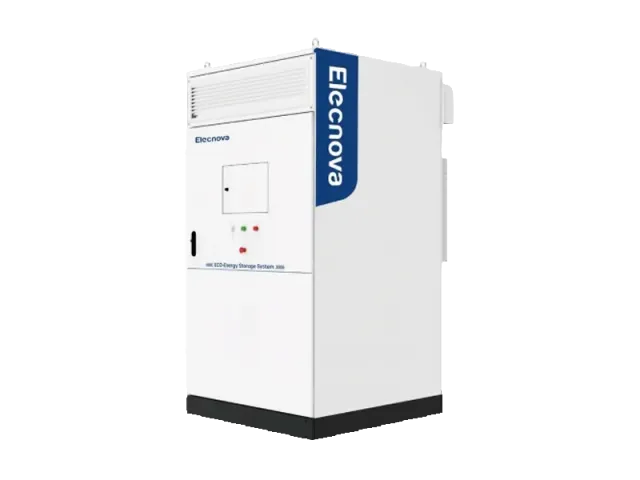

Elecnova ECO-E101WX — шафа ESS 100 кВт / 101 кВт·год з повітряним охолодженням
- Ємність
- 101 кВт·год
- Потужність
- 100 кВт
- Режим
- 1P
- Ресурс
- ≥ 5 500 циклів
ECO-E101WX — найкомпактніша система «все-в-одному» в лінійці Elecnova. В одній вуличній шафі зібрано LFP-батарею на 101 кВт·год, двонаправлений перетворювач (PCS) на 100 кВт, BMS з балансуванням комірок, кліматичну систему, пожежогасіння та розподільне обладнання. Режим 1P означає, що батарею можна повністю зарядити чи розрядити приблизно за годину, тож ця модель підходить там, де важлива саме потужність, а не тривалість роботи.
Ключові особливості
Режим 1P — швидкий відгук
Потужність дорівнює ємності: 100 кВт на 101 кВт·год. Шафа може віддати повну потужність протягом години, що зручно для зрізання коротких пікових навантажень і швидкого резерву.
Повітряне охолодження
Проста, недорога в обслуговуванні система терморегулювання. За даними виробника, різниця температур між комірками не перевищує 6 °C.
Масштабування по стороні AC
Кілька шаф підключаються паралельно на стороні змінного струму. Система нарощується блоками по 100 кВт / 101 кВт·год без перепроєктування.
Локальний і віддалений моніторинг
HMI-дисплей на шафі, вебінтерфейс і мобільний застосунок. Протокол Modbus TCP/IP для інтеграції з SCADA чи системою диспетчеризації підприємства.
Вуличне виконання
Захист IP55, антикорозійний клас C4 (C5 опціонально), робота від −25 °C. Шафу можна ставити просто неба на підготовлений фундамент.
ККД циклу до 87 %
Глибина розряду до 100 % і ресурс понад 5 500 циклів на комірках LFP 120 А·год.
Де застосовується ECO-E101WX
- Малі та середні підприємства, склади, СТО, АЗС
- Зрізання пікових навантажень і зниження заявленої потужності
- Підвищення самоспоживання генерації дахової СЕС
- Резервне живлення критичних навантажень разом із шафою STS
Технічні характеристики ECO-E101WX
| Сторона постійного струму (DC) | |
|---|---|
| Тип комірок | LFP / 120 А·год |
| Конфігурація модуля (PACK) | 9,2 кВт·год / 1P24S |
| Конфігурація системи | 101 кВт·год / 1P264S |
| Номінальна напруга DC | 844,8 В |
| Діапазон напруги DC | 739,2–950,4 В |
| Макс. швидкість заряду/розряду | 1P |
| Макс. глибина розряду (DoD) | 100 % (за 25 ± 2 °C) |
| Сторона змінного струму (AC) | |
| Номінальна вихідна потужність | 100 кВт |
| Номінальна напруга AC | 400 В |
| Діапазон напруги AC | ±15 % |
| Тип мережі | 3W+N+PE |
| Номінальна частота | 50 / 60 Гц |
| Коефіцієнт потужності | 0,99 (регулювання −1…+1) |
| THDi | ≤ 3 % |
| Постійна складова струму | < 0,5 % Ipn |
| Загальні параметри | |
| Макс. ККД циклу (RTE) | 87 % |
| Ресурс | ≥ 5 500 циклів |
| Зв’язок | Modbus TCP/IP |
| Система пожежогасіння | Аерозольна |
| Ступінь захисту | IP55 |
| Охолодження | Повітряне |
| Робоча температура | −25…+55 °C (зниження потужності понад 45 °C) |
| Антикорозійний захист | C4 (C5 опціонально) |
| Вологість | 0–95 % RH (без конденсату) |
| Рівень шуму | ≤ 75 дБ |
| Висота над рівнем моря | 3000 м (зниження потужності понад 2000 м) |
| Габарити (Ш×Г×В) | 1250 × 1200 × 2150 мм |
| Маса | 2000 кг |
Сертифікати та стандарти
Безпека / ЕМС: UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4
Мережеві кодекси: EN 50549-1/-10, EN 50549-2/-10, G99, VDE 4105, NRS 097, C10/11
Характеристики наведено за даними виробника. Остаточна конфігурація та комплектація узгоджуються в технічно-комерційній пропозиції.
Питання про ECO-E101WX
Чим ECO-E101WX відрізняється від ECO-E261LP-2A?
E101WX має повітряне охолодження і режим 1P (100 кВт / 101 кВт·год), а E261LP-2A — рідинне охолодження і режим 0,5P (125 кВт / 261 кВт·год). Перша краща для коротких потужних розрядів, друга — для щоденного циклу тривалістю близько двох годин.
Чи може шафа працювати під час відключення мережі?
Так, разом із шафою STS ECO-STS-C125, яка за час менше 20 мс переводить систему в острівний режим і живить критичні навантаження.
