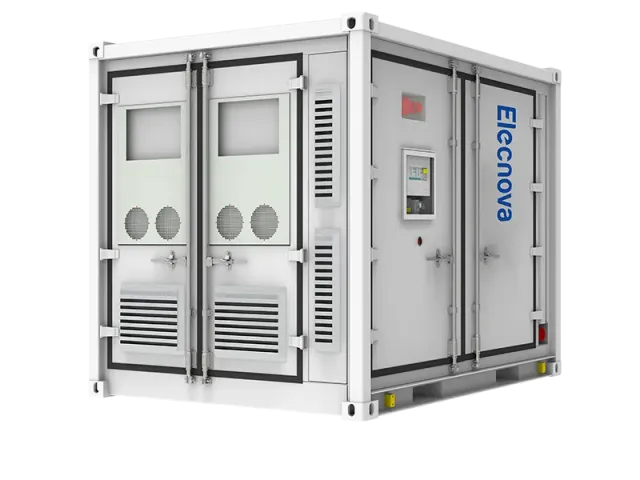

Elecnova ECO-E10FT1044LP-2 — 10-футовий контейнер ESS 500 кВт / 1044 кВт·год
- Ємність
- 1044 кВт·год
- Потужність
- 500 кВт
- Контейнер
- 10 футів
- STS (версія S)
- < 20 мс
Компактний 10-футовий контейнер NovaStack вміщує повноцінну систему накопичення на 1044 кВт·год і 500 кВт: батарейні стелажі, PCS, BMS, EMS, рідинне охолодження та дворівневе пожежогасіння. Модель має дві версії. N працює паралельно з мережею. S має вбудований STS на 1000 кВт, переходить в острівний режим менше ніж за 20 мс і має готові вводи для дизель-генератора та сонячних інверторів.
Ключові особливості
Мегават-година в 10 футах
Удвічі менший за стандартний 20-футовий контейнер. Простіше доставити, встановити краном і розмістити на території підприємства.
Стрінгова архітектура
Кожен батарейний кластер керується незалежно, тож несправність одного не зупиняє всю систему.
Версія S — центр мікромережі
Вводи для ДГУ та PV-інверторів (до 800 А кожен) і порт резервного навантаження до 350 кВт. Мережа, сонячна станція, генератор і батарея працюють узгоджено.
Дворівневе пожежогасіння
Аерозольна система поєднана з водяним зрошенням. Контейнер пройшов випробування UL 9540A.
Рідинне охолодження
Стабільна температура комірок, ККД циклу до 88 % і ресурс понад 8 000 циклів.
Де застосовується ECO-E10FT1044LP-2-N/S
- Промислові підприємства з потужністю приєднання до 1 МВт
- Мікромережі: зовнішня мережа + СЕС + дизель-генератор
- Агрохолдинги, логістичні комплекси, водоканали, лікарні
- Віддалені майданчики зі слабкою мережею
Технічні характеристики ECO-E10FT1044LP-2-N/S
| Параметр | ECO-E10FT1044LP-2-N | ECO-E10FT1044LP-2-S |
|---|---|---|
| Сторона постійного струму (DC) | ||
| Тип комірок | LFP / 314 А·год | LFP / 314 А·год |
| Конфігурація модуля (PACK) | 52,2 кВт·год / 1P52S | 52,2 кВт·год / 1P52S |
| Конфігурація системи | 1044 кВт·год / 4P260S | 1044 кВт·год / 4P260S |
| Номінальна напруга DC | 832 В | 832 В |
| Діапазон напруги DC | 728–936 В | 728–936 В |
| Макс. швидкість заряду/розряду | 0,5P | 0,5P |
| Макс. глибина розряду (DoD) | 100 % (за 25 ± 2 °C) | 100 % (за 25 ± 2 °C) |
| Живлення | ||
| Номінальна потужність ESS | 500 кВт | 500 кВт |
| Номінальна напруга AC | 400 В | 400 В |
| Діапазон напруги AC | ±15 % | ±15 % |
| Тип мережі | 3W+N+PE | 3W+N+PE |
| Номінальна частота | 50 / 60 Гц | 50 / 60 Гц |
| Номінальна потужність STS | — | 1000 кВт |
| Перемикання мережа/острів | — | < 20 мс |
| Коефіцієнт потужності | 0,99 (1 вип. — 1 відст.) | 0,99 (1 вип. — 1 відст.) |
| THDi | ≤ 3 % | ≤ 3 % |
| Постійна складова струму | < 0,5 % Ipn | < 0,5 % Ipn |
| Макс. вхідний струм PV-інвертора | — | 800 А |
| Макс. вхідний струм дизель-генератора | — | 800 А |
| Резервне навантаження | ||
| Макс. струм порту резервного навантаження | 800 А | 800 А |
| Макс. потужність резервного навантаження | 350 кВт (70 % номінальної) | 350 кВт (70 % номінальної) |
| Загальні параметри | ||
| Макс. ККД циклу (RTE) | 88 % | 87 % |
| Ресурс | ≥ 8 000 циклів | ≥ 8 000 циклів |
| Зв’язок | Modbus TCP | Modbus TCP |
| Система пожежогасіння | Аерозольна + водяне зрошення | Аерозольна + водяне зрошення |
| Ступінь захисту | IP55 | IP55 |
| Охолодження | Рідинне + примусове повітряне | Рідинне + примусове повітряне |
| Робоча температура | −25…+55 °C (зниження понад 45 °C) | −25…+55 °C (зниження понад 45 °C) |
| Антикорозійний захист | C4 (C5 опціонально) | C4 (C5 опціонально) |
| Вологість | 0–95 % RH | 0–95 % RH |
| Рівень шуму | ≤ 80 дБ | ≤ 80 дБ |
| Висота над рівнем моря | 3000 м (зниження понад 2000 м) | 3000 м (зниження понад 2000 м) |
| Габарити (Ш×Г×В) | 2991 × 2438 × 2591 мм | 2991 × 2438 × 2591 мм |
| Маса | 14 т | 14 т |
Сертифікати та стандарти
Безпека / ЕМС: UN3536, IEC 62477-1, IEC 62619, IEC 63056, IEC 61000-6-2/4, UL 9540A
Мережеві кодекси: EN 50549-1/-10, EN 50549-2/-10, G99, VDE 4105, NRS 097, C10/11
Характеристики наведено за даними виробника. Остаточна конфігурація та комплектація узгоджуються в технічно-комерційній пропозиції.
Питання про ECO-E10FT1044LP-2-N/S
Яку версію обрати — N чи S?
Версію N, якщо система потрібна для економії: зрізання піків, накопичення генерації СЕС, робота за тарифними зонами. Версію S, якщо об’єкт має працювати під час відключень мережі або разом із дизель-генератором.
